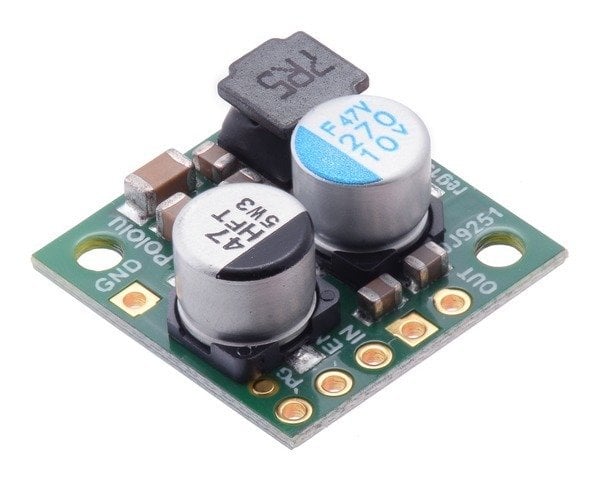

Voltaj Düşürücü Regülatör 6V 2.5A D24V22F6

Genel özellikler:

Bu regülatörler, yaklaşık 1 mA civarında tipik bir hareketsiz (yüksüz) akım çekişine sahiptir ve kartları, VIN'de hareketsiz akımı yaklaşık 5 µA ila 10 µA'ya düşüren düşük güç durumuna getirmek için bir etkinleştirme pimi kullanılabilir. .D24V22Fx düşürücü voltaj regülatörleri ailesi, 36 V'a kadar yüksek giriş voltajlarından daha düşük çıkış voltajları üretir. Bunlar, tipik verimliliğe sahip senkron anahtarlamalı regülatörlerdir (anahtarlamalı güç kaynakları (SMPS) veya DC-DC dönüştürücüler olarak da adlandırılırlar) Özellikle giriş ve çıkış voltajı arasındaki fark büyük olduğunda, lineer voltaj regülatörlerinden çok daha verimli olan %85 ila %95 arasındadır. Mevcut mevcut çıkış akımı giriş voltajının ve veriminin bir fonksiyonu olsa da, bu regülatörler tipik olarak 2 A üzerinde sürekli çıkış akımlarını destekleyebilir (aşağıdaki Tipik verim ve çıkış akımı bölümüne bakın). Genel olarak, düşük voltajlı versiyonlar için mevcut çıkış akımı, yüksek voltajlı versiyonlara göre biraz daha yüksektir ve giriş voltajı arttıkça azalır.
Modüllerde yerleşik ters voltaj koruması, kısa devre koruması, aşırı ısınmadan kaynaklanan hasarı önlemeye yardımcı olan bir termal kapatma özelliği ve ani akımı azaltan bir yumuşak başlatma özelliği bulunur.

Bu regülatörün farklı voltaj versiyonlarının hepsi birbirine çok benziyor, bu yüzden birden fazla versiyonla aynı anda çalışacaksanız kendi ayırt edici işaretlerinizi veya etiketlerinizi eklemeyi düşünmelisiniz. Bu ürün sayfası, D24V22Fx ailesinin tüm sürümleri için geçerlidir.

D24V22Fx ailesinin, eski D24V25Fx kademeli voltaj regülatörleri ailesinin yerini alması amaçlanmıştır. İki tasarım aynı boyuta ve benzer akım yeteneklerine ve giriş voltajı aralıklarına sahiptir, ancak aynı pin çıkışına sahip değildirler ve farklı dahili devrelere dayanırlar, bu nedenle operasyonda temel farklılıklar vardır. Özellikle, bu daha yeni D24V22Fx regülatörleri çok daha düşük bırakma voltajlarına sahiptir ve "güç iyi" sinyali sağlar ve daha yeni tasarım daha yüksek çıkış voltajlarına (örneğin 12 V) izin verir.

Özellikleri:


• Giriş gerilimi:

• %4 doğrulukla sabit 3,3 V, 5 V, 6 V, 7,5 V, 9 V veya 12 V çıkış (regülatör versiyonuna bağlı olarak)
• Tipik maksimum sürekli çıkış akımı: >2 A
• Giriş voltajına, çıkış voltajına ve yüke bağlı olarak %85 ​​ila %95 arasında tipik verimlilik
• Anahtarlama frekansı: ~400 kHz
• Entegre ters voltaj koruması, aşırı akım koruması, aşırı sıcaklık kapatma ve yumuşak başlatma
• 1 mA tipik yüksüz hareketsiz akım; bu, kart devre dışı bırakılarak VIN'de volt başına yaklaşık 5 µA ila 10 µA'ya düşürülebilir
• "Güç iyi" çıkışı, regülatörün çıkış voltajını yeterince koruyamadığını gösterir

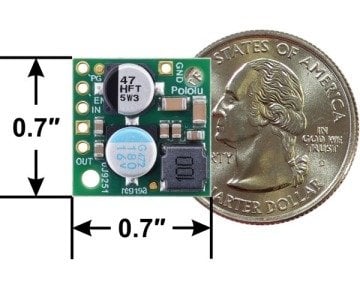

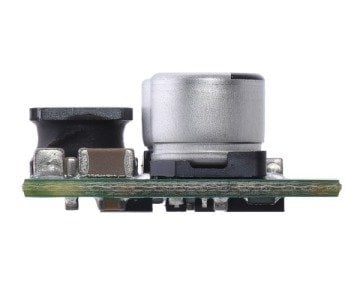

• Kompakt boyut: 0,7" × 0,7" × 0,31" (17,8 mm × 17,8 mm × 8 mm)
• #2 veya M2 vidalar için iki adet 0.086" montaj deliği

Bu kova regülatörleri beş farklı elektrikli düğümlerin beş ana bağlantı noktaları vardır: Güç iyi (PG), giriş gerilimini (VIN), zemin (GND) ve çıkış gerilimi (VOUT) (EN) etkinleştirin. Kurul ayrıca, ikinci bir toprak bağlantısı breadboard bunu kullanmak yerine yönetim kuruluna doğrudan lehim telleri olan uygulamalar için uygun olabilir bağlantıların ana satır kapalı gelin sahiptir.

Giriş gerilimi, VIN, güçler regülatör. 4 V ile 36 V arasında Gerilimler VIN uygulanabilir, ancak olabilir, VIN etkili alt sınırı yükü ile yaklaşık doğrusal olarak değişir düzenleyicinin bırakma gerilim, pluse VOUT daha yüksek 4 V çıkış gerilimi var, bir regülatör sürümleri için (bir yük fonksiyonu olarak bırakma bir voltaj grafiği için aşağıya bakınız).

Çıkış voltajı, VOUT D24V22F3 sürümü: sabit ve regülatör sürümüne bağlıdır 3,3 V çıkışlar, D24V22F5 sürümü çıkışları 5 V, D24V22F6 sürümü çıkışları 6 V, D24V22F7 sürümü çıkışları 7,5 V, D24V22F9 sürümü çıkışları 9 V, ve D24V22F12 versiyonu 12 V çıkışlar.

Regülatör varsayılan olarak etkindir: bir 270 pull-up direnci kohm gemide bağlayan EN VIN korumalı ters pin. EN pin düşük güç durumuna kartını koymak için (1 V altında) düşük sürülebilir. EN tutulduğunda, bu uyku modundayken sükunet akımı beraberlik EN gelen VIN ve tamamen 5 uA ve VIN üzerindeki volt başına 10 uA arasında çekecek ters gerilim koruma devresi ile pull-up direnci de akım hakim olduğu düşük. Bu özelliği ihtiyacınız yoksa, size kesilmiş EN pin bırakmalısınız.

'Güç good' göstergesi, PG, çıkış gerilimi% 90 civarında üzerine çıktığında düzenleyicinin çıkış gerilimi yüksek empedans nominal voltajın% 85 civarında altına düştüğünde ve olduğunda düşük gider bir open-drain çıkışıdır. Harici pull-up direnci, bu iğne kullanmak için gereklidir.

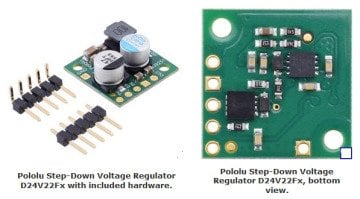

Beş ana bağlantı noktaları PCB üstünde etiketli ve 0.1 'kaynaksız uyumluluk için aralık ile düzenlenmiştir breadboards, konnektörleriızgara ve 0.1 kullanan diğer prototip düzenlemeleri'. Dahil 5 × 1 Ya male başlık şerit veya 5 × 1 dik açılı erkek başlık şeridi bu deliklerin içine lehimli olabilir. En kompakt kurulum için, yönetim kuruluna doğrudan telleri lehim olabilir. Yönetim Kurulu 2. veya M2 yönelik iki 0.086 '(2.18 mm) çapında montaj delikleri vardır vidalar. Montaj delikleri tahtanın karşı köşelerinde ve hem yatay hem de dikey olarak 0.52 '(13.21 mm) ile ayrılır.

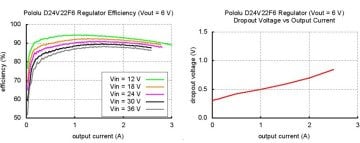

Tipik verim ve çıkış akımı

(Güç üzerinden) / (in Gücü) olarak tanımlanan bir voltaj regülatörü, verimliliği, pil ömrü veya ısı kaygılar, özellikle performansı önemli bir ölçüdür. Belirli bir sistemde gerçek verim giriş gerilimi, çıkış gerilimi ve çıkış akımı bağlıdır rağmen anahtarlama regülatörlerin Bu aile, tipik,% 95'e% 85 verimliliğe sahiptir. Daha fazla bilgi için bu sayfanın altındaki etkinliği grafiği bakın.

Elde edilebilecek maksimum çıkış akımı tipik üzerinde 2 A, ama bu ortam sıcaklığında, hava akımı, ısı batan ve giriş ve çıkış gerilimi de dahil olmak üzere birçok faktöre bağlıdır.

Tipik bırakma gerilimi

Bir adım aşağı regülatörün bırakma gerilimi giriş gerilimi hedef çıkış elde edilebilir sağlamak için düzenleyicinin hedef çıkış gerilimini aşması gereken minimum tutardır. 5 V regülatör, 1 V bırakma gerilimi varsa Örneğin, giriş çıkış Genellikle çıkış akımı arttıkça bırakma gerilimi artar konuşan tam 5 V sağlamak için en az 6 V olmalıdır.
