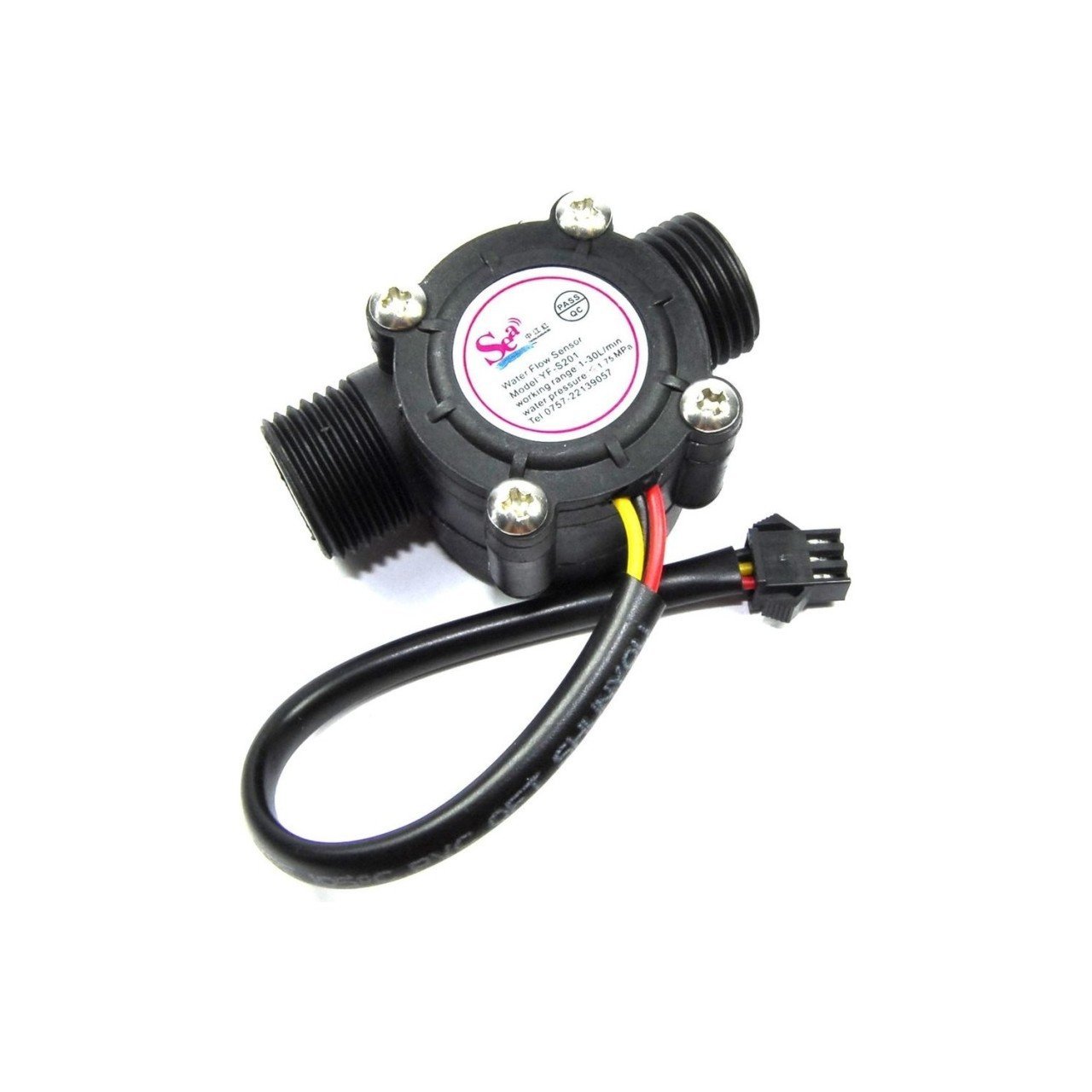

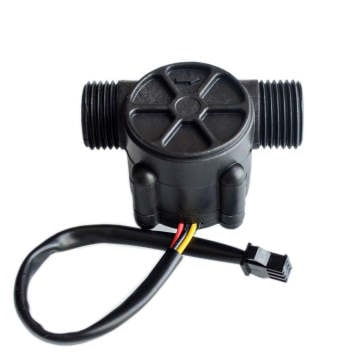

Sıvı Akış Ölçer - Plastik 1/2" NPS Dişli Hakkında

Sıvı Akış Ölçer - Plastik 1/2" NPS Dişli kullanarak güneş enerjili, bilgisayar soğutmalı ya da bahçeyle alakalı projelerinizde sıvı/su akışını ölçebilirsiniz. Bu sensör su hattınıza yerleştirilir ve küçük tekeriyle ne kadar sıvının ilerlediğini ölçer. Tekerleğe yerleştirilen magnetle ve eklenen hall etkisi manyetik sensörüyle tekerleğin dönüş sayısı hesaplanır. Bu ölçüm metoduyla sensörün de kuru kalması sağlanmış olur.

Sıvı Akış Ölçer - Plastik 1/2" NPS Dişli 3 tel çıkışı bulundurur. Kırmızı tel 5-24V güç girişidir, siyah toprak telidir ve sarı çıkış telidir. Çıkıştaki darbe sayılarak sıvı hareketini kolayca hesaplayabilirsiniz. Her darbe yaklaşık olarak 2.25mililitreye karşılık gelmektedir. Belirtmek gerekir ki bu sensör çok kesin ölçümler yapmaz ve darbe hızı akışı hızına, sıvı basıncına ve sensör oryantasyonuna bağlı olrak farklılık gösterebilir. Sıvı Akış Ölçer - Plastik 1/2" NPS Dişli kullanırken %10dan daha yüksek bir kesinlik istiyorsanız sensörü dikkatli bir şekilde kalibre etmeniz gerekmektedir. Ancak basit ölçümler için oldukça kullanışlı bir sensördür.

Sıvı Akış Ölçer - Plastik 1/2" NPS Dişli - Genel Özellikler

• NPS dişli plastik sıvı akış ölçer
• Hall etkisi metoduyla ölçüm yapar
• Basit ölçümler için ideal

Sıvı Akış Ölçer - Plastik 1/2" NPS Dişli - Teknik Özellikler

• Çalışma Voltajı: 5V – 18V DC
• Maksimum Çektiği Akım: 15mA @5V
• Çalışma Akış Hızı: 1 – 30 litre/dk
• Çalışma Sıcaklık Aralığı: -25°C - 80°C
• Çalışma Nem Aralığı: %35 - %80 RH
• Maksimum Su Basıncı: 2.0MPa
• Çıkış Hizmet Çevrimi: %50 ± %10
• Çıkış Yükselme Zamanı: 0.04us
• Çıkış İnme Zamanı: 0.18us
• Akış Hızı Darbe Karakteristiği: Frekans (Hz): 7.5 x Akış Hızı (L/dk)
• Litre Başına Darbe: 450
• Dayanıklılık: 300,000 sefer
• Boyut: 2.5’’ x 1.4’’ x 1.4’’

• Measure liquid/water flow for your solar, computer cooling, or gardening project using this handy basic flow meter. This sensor sit in line with your water line, and uses a pinwheel sensor to measure how much liquid has moved through it. The pinwheel has a little magnet attached, and there's a hall effect magnetic sensor on the other side of the plastic tube that can measure how many spins the pinwheel has made through the plastic wall. This method allows the sensor to stay safe and dry.

  The sensor comes with three wires: red (5-24VDC power), black (ground) and yellow (Hall effect pulse output). By counting the pulses from the output of the sensor, you can easily track fluid movement: each pulse is approximately 2.25 milliliters. Note this isn't a precision sensor, and the pulse rate does vary a bit depending on the flow rate, fluid pressure and sensor orientation. It will need careful calibration if better than 10% precision is required. However, its great for basic measurement tasks!

  We have an example Arduino sketch that can be used to quickly test the sensor - it will calculate the approximate quantity of fluid in liters and display on an LCD or the serial monitor.

• TECHNICAL DETAILS

  Electrical:

  • Working Voltage: 5 to 18VDC
  • Max current draw: 15mA @ 5V
  • Working Flow Rate: 1 to 30 Liters/Minute
  • Working Temperature range: -25 to 80°C
  • Working Humidity Range: 35%-80% RH
  • Maximum water pressure: 2.0 MPa
  • Output duty cycle: 50% +-10%
  • Output rise time: 0.04us
  • Output fall time: 0.18us
  • Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min)
  • Pulses per Liter: 450
  • Durability: minimum 300,000 cycles

  Mechanical:

  • 1/2" NPS nominal pipe connections, 0.78" outer diameter, 1/2" of thread
  • Size: 2.5" x 1.4" x 1.4"
