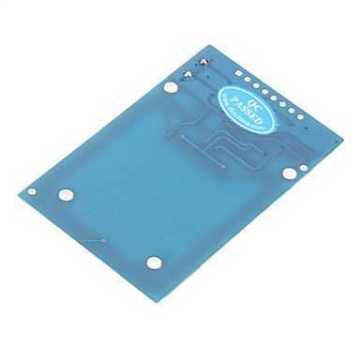

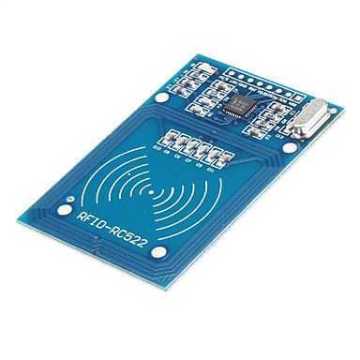

RC522 RFID kartı, NFC frekansı olan 13,56 MHz frekansında çalışan tagler üzerinde okuma ve yazma işlemeni yapabilen, düşük güç tüketimli, ufak boyutlu bir karttır.
Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber rahatlıkla kullanılabilir. 424 kbit/s haberleşme hızına sahiptir. RFID üzerinde farklı şifreleme türlerini desteklemektedir. Desteklediği kart türleri mifare1 S50, mifare1 S70 mifare ultralight, mifare pro ve mifare desfire'dir.
Not: 125 KHz frekansında çalışan RFID kartlarını desteklememektedir. Yalnızca 13,56 MHz frekansında çalışan kartları desteklemektedir. NFC modülleri bu frekansta çalıştığı için NFC kartları ile beraber kullanılabilir.

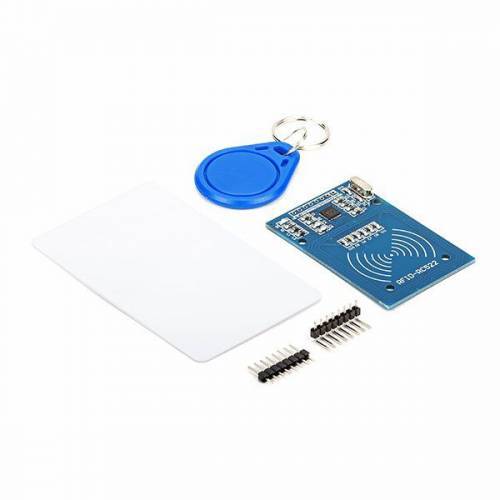

Kit İçeriği:
RC522 13,56 MHz NFC Okuyucu Modülü
13,56 MHz NFC Kart
13,56 MHz NFC Anahtarlık
Headerlar
Özellikleri:
Çalışma Frekansı: 13,56 MHz
Çalışma Akımı: 13-26mA
Uyku Akımı: <80 ua="" span="">
Haberleşme Protokolü: SPI
Desteklenen Kartlar: mifare1 S50, mifare1 S70 mifare ultralight, mifare pro ve mifare desfire
Kart Boyutları: 40x60mm
Dökümanlar:
- RC522 datasheeti için tıklayınız.
- Arduino kütüphanesi ve örnek kod için tıklayınız. (Kütüphanede SS olarak belirtilen pin, kart üzerindeki SDA pinidir.)
- MSP430 örnek kodu için tıklayınız.
- Arduino ile yapılmış örnek proje için tıklayınız.
