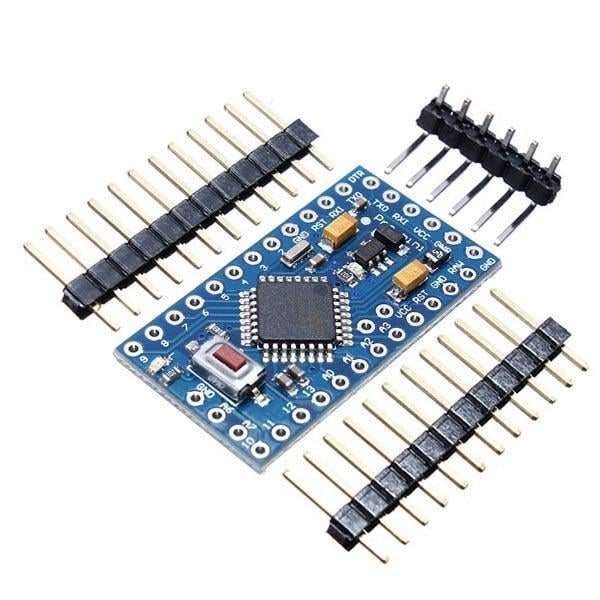

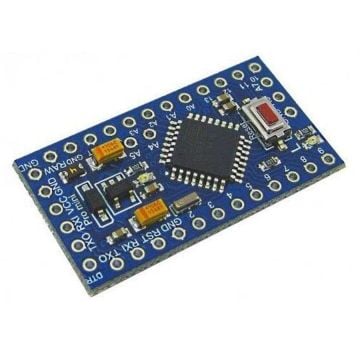

Arduino Pro Mini 328 5V 16MHz

Teknik Özellikleri:

• 16 MHz'de çalışan ATmega328
• Auto-reset desteği
• 5V regülatör devresi
• Max 150mA çıkış
• Aşırı akım koruması
• 5-12V arası DC giriş
• Analog Pin sayısı: 8
• Digital I/O pini sayısı: 14
• Uzunluk: 33 mm
• Genişlik: 18 mm
• Ağırlık:  <2 gram

Giriş ve Çıkış:

Pro Mini üzerindeki 14 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 8 tane analog giriş pini de bulunmaktadır. Yine Atmega328 kullanılmasına rağmen Uno üzerinde 6 tane analog giriş pini bulunmaktaydı. Pro Mini üzerinde kullanılan Atmega328 mikrodenetleyicisinin kılıfında 8 tane analog giriş pini bulunmaktadır. Bu analog giriş pinleri de aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 22 tane dijital giriş çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maks. 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir.

• Seri Haberleşme, 0 (RX) ve 1 (TX): TTL Seri veri alıp (RX), vermek (TX) için kullanılır. Bu pinler üzerinden usb-seri dönüştürücüsüne bağlanarak kart programlanabilir. Yani bilgisayardan karta kod yüklerken veya bilgisayar-pro mini arasında karşılıklı haberleşme yapılırken de bu pinler kullanılır. O yüzden karta kod yüklerken veya haberleşme yapılırken hata olmaması için mecbur kalınmadıkça bu pinlerin kullanılmamasında fayda vardır.
• Harici Kesme, 2 (interrupt 0) ve 3 (interrupt 1): Bu pinler yükselen kenar, düşen kenar veya değişiklik kesmesi pinleri olarak kullanılabilir.
• PWM, 3,5,6,9,10 ve 11: 8-bit çözünürlükte PWM çıkış pinleri olarak kullanılabilir.
• SPI, 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK): Bu pinler SPI haberleşmesi için kullanılır.

• Analog, A0-A7: Pro Mini 8 tane 10-bit çözünürlüğünde analog giriş pinine sahiptir. Bu pinler dijital giriş ve çıkış için de kullanılabilir. Pinlerin ölçüm aralığı 0-5V'dur.

• I2C, A4 (SDA), A5 (SCL): Bu pinler I2C haberleşmesi için kullanılır.

• Reset: Mikrodenetleyici resetlenmek istendiğinde bu pin LOW yapılır. Reset işlemi kart üzerinde bulunan Reset Butonu ile de yapılabilir.
