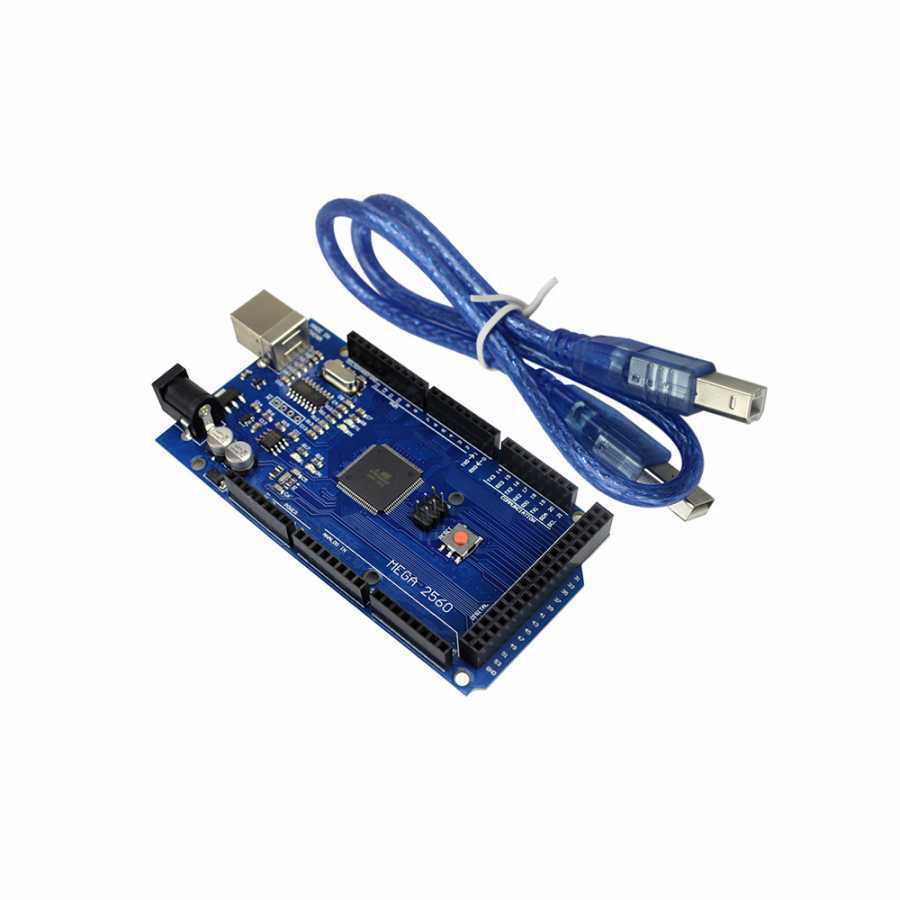

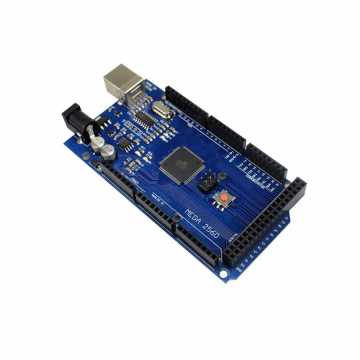

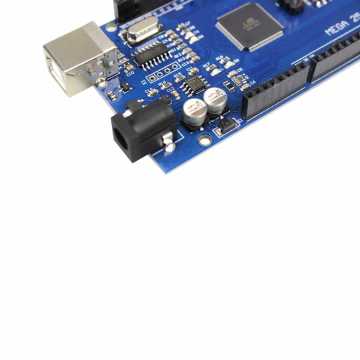

Arduino Mega 2560 R3 USB Chip CH340 Klon + USB Kablo Hediyeli
Arduino Mega 2560 R3; üzerinde CH340 USB-Serial dönüştürücüsü bulunduran Arduino Mega'nın son versiyonun klonudur. Orjinal Arduino'dan bir kaç küçük farkı olmasına rağmen ürün kullanımı ve yazılımı bakımından hiç bir fark bulunmaktadır. Klon Arduino üzerinde orjinalinde olduğu gibi yine ATmega2560 işlemcisi bulunmaktadır.
Mega 2560, ATmega2560 tabanlı bir Arduino kartıdır. İşlemci bakımından en gelişmiş ATmega tabanlı Arduinoların başında gelmektedir. 54 dijital I/O pini vardır. Bunların 14 tanesi PWM çıkışı olarak kullanılabilir. 16 analog girişi, 4 UART (serial port), 16 MHz kristal osilatörü, USB bağlantısı, adaptör girişi, ICSP çıkışı ve bir reset butonu vardır. Arduino Duemilanove ve Diecimila için tasarlanmış tüm eklentilere(shield) uyumludur.Bu gelişmiş işlemciyi daha fazla pin sayesinde Uno gibi giriş düzey Arduinolar ile yapamadığımız üç boyutlu yazıcı gibi birçok projede kullanabiliriz.Arduino Mega 2560 R3, Arduino Mega'nın en son çıkan modelidir. Bundan önceki modellerde bulunan tüm özellikleri desteklemektedir. Mega 2560 R3 modeliyle birlikte önceki versiyonlardaki 8U2 modeli yerine 16U2 modeli kullanılmıştır. Bu şekilde daha hızlı veri aktarımı daha az hafıza kullanılarak gerçekleştirilmiştir.
Arduino Mega 2560 USB ‘den ve harici bir adaptör veya batarya ile beslenebilir. Güç kaynağı otomatik olarak seçilir.Kart 6-20V arasında bir harici kaynaktan beslenebilir. Eğer 7V'un aşağısında besleme kullanılırsa 5V çıkış pini 5V veremez ve kart dengesiz çalışabilir. 12V’tan yukarı bir harici güç kaynağı kullanılırsa voltaj regülatörü fazla ısınıp karta zarar verebilir.7-12 Volt kullanılması önerilir.
CH340 çipi oldukça iyi çalışmaktadır ve driverları Windows 8+ ve Linux'de yüklü haldedir. Ama ne yazık ki Windows 7 veya MAC OS X kullanıyorsanız driverınızı kendiniz yüklemeniz gerekecektir.
Windows 7 için CH340 driverını yükleyebilmek için, linke tıklayın inen zipli dosyası normal klasöre çıkartın ve içindeki CH341SER klasörüne gidin ve setup.exe dosyasını çalıştırın.
MAC kullanıcıları için yararlı bilgiler
Tüm bu yaptıklarınızdan sonra sonra kartınızı takın ve Arduino IDE Seri Port menüsünde yeni COM'u seçin ve kod yüklemek artık mümkün olacaktır.Özellikler:
- Mikrodenetleyici ATmega2560
- Çalışma gerilimi 5V
- Giriş Gerilimi (önerilir) 7-12V
- Giriş Gerilimi (sınır) 6-20V
- Dijital I / O Pins 54 (ki 15 PWM çıkışı sağlayan)
- Analog Giriş Pins 16
- I / O Pin başına DC Akım 20 mA
- 3.3V Pin için DC Akım 50 mA
- Flash Bellek 8 KB bootloader tarafından kullanılan hangi 256 KB
- SRAM 8 KB
- EEPROM 4 KB
- Saat hızı 16 MHz
- Uzunluk 101,52 mm
- Genişlik 53.3 mm
- Ağırlık 37 g
- Dijital G / Ç: 54 adet pin deliği
- Analog G / Ç: 16 adet pin deliği
- PWM Çıkışı: 14 adet
- Giriş Voltajı: DC 7V ~ 12V (Bilgisayara bağlıyken hiçbir harici güç kaynağı bağlamayın)
- Çıkış Voltajı: DC 5V / 3.3V
- ATmega2560 mikroişlemci denetleyici
- 256KB Flash Hafıza
- 16MHz Çalişma frekansı
